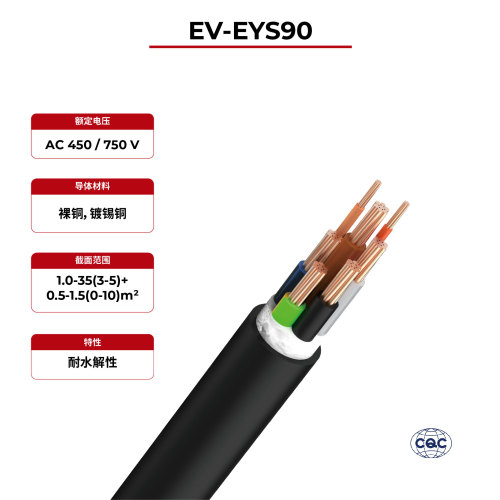

450V充电线 GB/T33594 EV-EYS90 CQC
- 型号
- EV-EYS90
属性
- 导体
- 裸铜（1~70mm²）或镀锡铜（1~35mm²）
- 绝缘材料
- 热塑性弹性体
- 外层材料
- 交联聚乙烯
- 额定电压
- 交流电 450/750伏
- 温度等级
- -40°C 至 +90°C
- 火焰试验
- IEC60332-1
- 根据
- GB/T33594
评价
产品描述
GB/T33594 EV-EYS90 充电线优势
GB/T33594 EV-EYS90 充电线
用于电动汽车的导电充电连接装置。
· 耐低温
· 耐油
· 耐酸碱
· 耐臭氧
· 耐水解性
GB/T33594 EV-EYS90 充电线技术数据
导体： | 裸铜（1~70mm²） 或镀锡铜（1~35mm²） | |
绝缘材料/颜色： | 热塑性弹性体 主线芯：蓝色、棕色、黑色、灰色、黄色和绿色 单芯线：橙色、红色 | |
外层材质/颜色： | 交联聚乙烯（XLPE）/可选颜色（白色除外） | |
额定电压： | 交流电 450/750伏 | |
温度等级： | -40°C 至 +90°C | |
火焰测试： | IEC60332-1 | |
根据： | GB/T33594 | |
GB/T33594 EV-EYS90 充电线产品说明
横截面 （平方毫米） | 允许载流量（参考值） （一个） | 绝缘层标称厚度 （毫米） | 外鞘标准厚度 （毫米） | 非屏蔽电缆外径 （毫米） | 导体电阻 最大值（Ω/km，20°C） |
3x1.5mm²+(0～10)x(0.5～1.0) | 10 | 0.70 | 1.70 | 11.0~14.2 | 13.3 |
3x2.5mm²+(0～10)x(0.5～1.0) | 16 | 0.70 | 1.80 | 12.0~15.4 | 7.98 |
3x4mm²+(0～10)x(0.5～1.0) | 20 | 0.70 | 1.90 | 13.1~16.8 | 4.95 |
3x6mm²+(0～10)x(0.5～1.0) | 32 | 0.70 | 2.00 | 14.4~18.4 | 3.30 |
3x10mm²+(0～10)x(0.5～1.0) | 40 | 0.70 | 2.20 | 16.4~20.9 | 1.91 |
3x16mm²+(0～10)x(0.5～1.0) | 63 | 0.70 | 2.50 | 18.9~24.0 | 1.21 |
5x2.5mm²+(0～10)x(0.5～1.0) | 16 | 0.70 | 2.00 | 14.2~18.1 | 7.98 |
5x4mm²+(0～10)x(0.5～1.0) | 20 | 0.70 | 2.20 | 15.9~20.3 | 4.95 |
5x6mm²+(0～10)x(0.5～1.0) | 32 | 0.70 | 2.30 | 17.5~22.2 | 3.30 |
5x10mm²+(0～10)x(0.5～1.0) | 40 | 0.70 | 2.60 | 20.2~25.7 | 1.91 |
5x16mm²+(0～10)x(0.5～1.0) | 63 | 0.70 | 2.90 | 23.4~29.6 | 1.21 |
5x25mm²+(0～10)x(0.5～1.0) | 80 | 0.90 | 3.40 | 28.9~36.5 | 0.780 |
5x35mm²+(0～10)x(0.5～1.0) | 125 | 0.90 | 3.70 | 32.2~40.7 | 0.554 |
