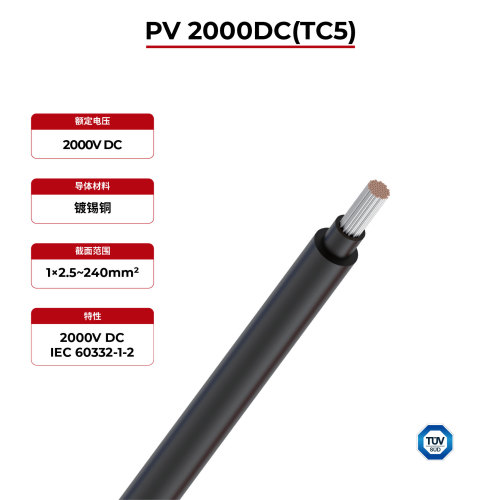

2kV 太阳能电缆铜导体 PV 2000DC(TC5)
- 型号
- PV 2000DC(TC5)
属性
- 额定温度
- -40°C~90°C
- 额定电压
- 2000V 直流
- 参考标准
- JETST-CABL-001-1(H25-10)
- 测试标准
- IEC60332-1
- 参考标准
- PPP 58209A：09.22
- 导体
- 镀锡铜 2.5~240mm²
- 绝缘
- XLPO，可选颜色
- 夹克
- XLPO，可选颜色
- 火焰测试
- IEC60332-1
评价
产品描述
PV 2000DC(TC5)太阳能电缆的优势
2kV 太阳能电缆铜导体 PV 2000DC(TC5)
PV 2000DC(TC5)电缆用于2kV光伏发电系统，能够适应多变恶劣的户外气候条件，并可长期稳定使用。由于采用铜导体，该电缆可广泛应用于太阳能项目中。
· 可用于直流2000V高压
· 低烟无卤
· 紫外线阻隔剂
·阻燃 IEC60332-1
PV 2000DC(TC5)太阳能电缆技术数据
额定温度 | -40°C~90°C | |
额定电压 | 2000V 直流 | |
参考标准 | JETST-CABL-001-1(H25-10) | |
测试标准 | IEC60332-1 | |
参考标准 | PPP 58209A：09.22 | |
PV 2000DC(TC5)太阳能电缆产品说明
电缆名称 | 横截面 （平方毫米） | 绝缘层厚度 （毫米） | 夹克厚度 （毫米） | 最大电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
2kV 太阳能电缆铜导体 PV 2000DC(TC5) | 2.5 | 1.10 | 0.80 | 6.30 | 8.21 |
4.0 | 1.10 | 0.80 | 7.00 | 5.09 | |
6.0 | 1.10 | 0.80 | 7.60 | 3.39 | |
10 | 1.10 | 0.80 | 8.70 | 1.95 | |
16 | 1.10 | 0.90 | 10.20 | 1.24 | |
25 | 1.15 | 1.00 | 12.50 | 0.795 | |
35 | 1.15 | 1.10 | 14.30 | 0.565 | |
50 | 1.25 | 1.20 | 16.60 | 0.393 | |
70 | 1.35 | 1.20 | 19.00 | 0.277 | |
95 | 1.35 | 1.30 | 21.10 | 0.210 | |
120 | 1.45 | 1.30 | 23.30 | 0.164 | |
150 | 1.65 | 1.40 | 26.00 | 0.132 | |
185 | 1.85 | 1.60 | 29.00 | 0.108 | |
240 | 1.95 | 1.70 | 32.60 | 0.0817 |
