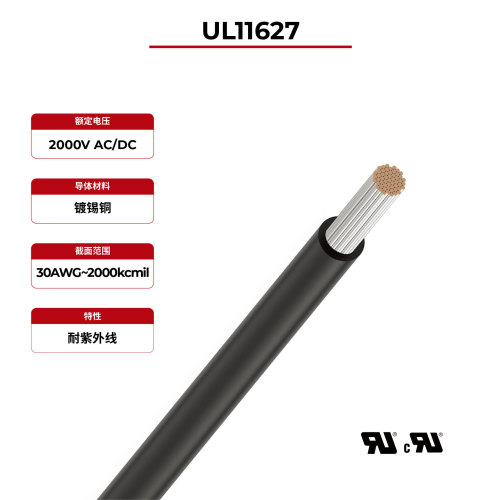

2kV储能电缆 UL 11627
- 型号
- UL 11627
属性
- 导体
- 镀锡铜/裸铜/实心导体
- 绝缘
- PVC材质，符合RoHS标准
- 额定温度
- 105°C
- 额定电压
- 2000V 交流电 / 2000V 直流电
- 火焰试验
- 水平火焰 UL VW-1 和 CSA FT1
- 根据
- UL758、UL1581
评价
产品描述
UL 11627 储能电缆的优势
UL 11627 储能电缆
UL 11627储能电缆是储能系统 (ESS) 的关键组件，用于连接和传输不同系统元件（例如电池、逆变器和电网）之间的电力。电池储能电缆的设计能够承受高电流和高电压，确保锂离子电池或液流电池等系统中电力的高效安全传输。这些系统通常用于存储来自太阳能等可再生能源的能量。
· 易于剥皮和切割
· 高灵活性
·耐高温
· 耐紫外线
· 高阻燃性
UL 11627 储能电缆技术数据
导体： | 镀锡铜绞线、裸铜绞线或实心铜导体 | |
绝缘： | PVC材质，符合RoHS标准 | |
额定温度： | 105°C | |
额定电压： | 2000Vac 或 2000Vdc | |
根据： | UL758、UL1581 | |
火焰测试： | 水平火焰 UL VW-1 和 CSA FT1 | |
UL 11627 储能电缆产品说明
电缆名称 | 横截面 （AWG） | 绝缘层标称厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 20°C 时 (Ώ/km) |
UL 11627 | 24 | 0.76 | 2.20 | 94.20 |
22 | 0.76 | 2.40 | 59.40 | |
20 | 0.76 | 2.60 | 36.70 | |
18 | 0.76 | 2.80 | 23.20 | |
16 | 0.76 | 3.10 | 14.60 | |
14 | 0.76 | 3.50 | 8.96 | |
12 | 0.76 | 4.00 | 5.64 | |
10 | 0.76 | 4.70 | 3.54 | |
9 | 0.76 | 5.40 | 2.81 | |
8 | 1.14 | 6.60 | 2.23 | |
7 | 1.14 | 7.10 | 1.768 | |
6 | 1.52 | 8.50 | 1.403 | |
5 | 1.52 | 9.10 | 1.113 | |
4 | 1.52 | 9.90 | 0.882 | |
3 | 1.52 | 10.80 | 0.6996 | |
2 | 1.52 | 11.70 | 0.5548 | |
1 | 2.03 | 14.00 | 0.4398 | |
1/0 | 2.03 | 15.10 | 15.10 | |
2/0 | 2.03 | 16.50 | 0.2766 | |
3/0 | 2.03 | 17.60 | 0.2194 | |
4/0 | 2.03 | 19.30 | 0.1722 |
