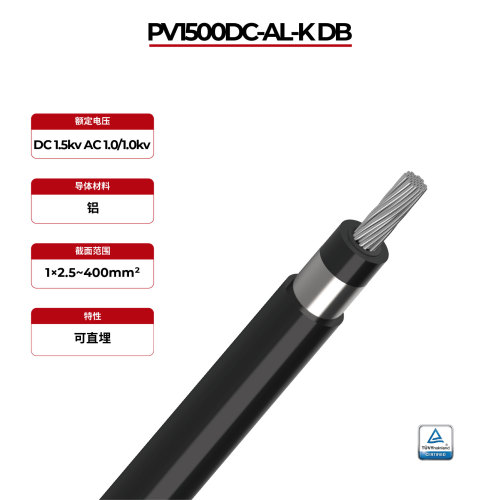

1.5kV 太阳能电缆 铝芯单芯 2PfG 2642 PV1500DC-AL-K DB
- 型号
- 2PfG 2642 PV1500DC-AL-K DB
属性
- 额定温度
- -40°C~90°C
- 最大短路温度
- 250°C / 5秒
- 测试电压
- 6.5千伏交流电/5分钟
- 额定电压
- 直流 1500V U0/U=1000V
- 导体
- 5级铝合金绞合丝，1×2.5~400mm²
- 绝缘
- XLPO
- 覆盖
- XLPO
- 装甲
- 钢带
- 外鞘
- XLPO
- 火焰试验
- IEC 60332-1
评价
产品描述
2PfG 2642 PV1500DC-AL-K DB 太阳能电缆的优势
1.5kV 太阳能电缆 铝芯单芯 2PfG 2642 PV1500DC-AL-K DB
抗紫外线低压电缆。由于其极其坚固的外护套，特别适用于户外应用。符合德国莱茵TÜV 2PfG2642/01.22铝缆标准，适用于地下保护性固定安装。
· 适合直接埋葬
· 抗紫外线
· 径向耐湿
·阻燃剂符合EC 60332-1标准
· 钢丝铠装带，适用于接地和保护接地
2PfG 2642 PV1500DC-AL-K DB 太阳能电缆技术数据
额定温度 | -40°C~90°C | |
最大短路温度 | 250°C / 5秒 | |
测试电压 | 6.5千伏交流电/5分钟 | |
额定电压 | 直流1500伏 U0/U=1000V | |
2PfG 2642 PV1500DC-AL-K DB 太阳能电缆产品描述
电缆名称 | 横截面 （平方毫米） | 绝缘层厚度 （毫米） | 夹克厚度 （毫米） | 装甲橄榄绿 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
1.5kV 太阳能电缆 铝芯单芯 2PfG 2642 PV1500DC-AL-K DB | 2.5 | 0.70 | 1.50 | 6.50 | 9.50 | 13.20 |
4 | 0.70 | 1.50 | 7.00 | 10.00 | 8.10 | |
6 | 0.70 | 1.50 | 7.50 | 10.50 | 5.05 | |
10 | 0.80 | 1.50 | 8.70 | 11.70 | 3.08 | |
16 | 0.90 | 1.50 | 10.00 | 13.00 | 1.91 | |
25 | 1.00 | 1.50 | 11.50 | 14.50 | 1.200 | |
35 | 1.10 | 1.50 | 12.80 | 15.80 | 0.868 | |
50 | 1.20 | 1.50 | 14.40 | 17.40 | 0.641 | |
70 | 1.20 | 1.13 | 16.30 | 19.30 | 0.443 | |
95 | 1.30 | 1.60 | 18.30 | 21.50 | 0.320 | |
120 | 1.30 | 1.60 | 19.80 | 23.00 | 0.253 | |
150 | 1.40 | 1.70 | 21.70 | 25.10 | 0.206 | |
185 | 1.60 | 1.70 | 23.80 | 27.20 | 0.164 | |
240 | 1.70 | 1.80 | 27.00 | 30.60 | 0.125 | |
300 | 1.80 | 1.90 | 29.60 | 33.40 | 0.1000 | |
400 | 2.00 | 2.00 | 34.50 | 38.50 | 0.0778 |
