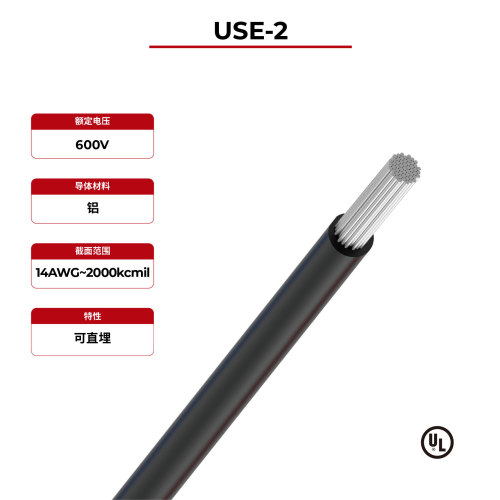

600V 太阳能电缆铝导体 USE-2
- 型号
- USE-2
属性
- 额定温度
- -40°C~90°C
- 额定电压
- 600伏
- 绝缘
- 交联聚乙烯，USE-2 型
- 导体
- 铝
- 参考标准
- UL854、UL1893
评价
产品描述
USE-2 太阳能电缆的优势
600V 太阳能电缆铝导体 USE-2
USE-2 型电缆采用绞合压缩式 1350-H16/H26（3/4 硬质）铝芯，并以交联聚乙烯绝缘。该电缆已通过 UL 认证，型号为 USE-2。在潮湿和干燥环境下，该型电缆额定电压为 600V，正常工作时导体温度不超过 90°C；过载应急时导体温度不超过 130°C；短路时导体温度不超过 250°C。
· 可直接埋葬
· 可穿戴管路和插槽
· 可在潮湿和干燥环境中使用
USE-2 太阳能电缆技术数据
额定温度 | -40°C~90°C | |
额定电压 | 600伏 | |
参考标准 | UL854、UL1893 | |
USE-2 太阳能电缆产品说明
电缆名称 | 横截面 （AWG） | 内层厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，25°C) |
600V 太阳能电缆铝导体 USE-2 | 6 | 1.52 | 7.57 | 0.674 |
4 | 1.52 | 8.76 | 0.424 | |
2 | 1.52 | 10.24 | 0.266 | |
1 | 2.03 | 12.01 | 0.211 | |
1/0 | 2.03 | 13.00 | 0.167 | |
2/0 | 2.03 | 14.10 | 0.133 | |
3/0 | 2.03 | 15.32 | 0.105 | |
4/0 | 2.03 | 16.71 | 0.084 | |
250 | 2.41 | 18.59 | 0.071 | |
300 | 2.41 | 19.91 | 0.059 | |
350 | 2.41 | 21.11 | 0.050 | |
500 | 2.41 | 24.28 | 0.035 | |
600 | 2.79 | 27.58 | 0.029 | |
700 | 2.79 | 29.44 | 0.024 |
