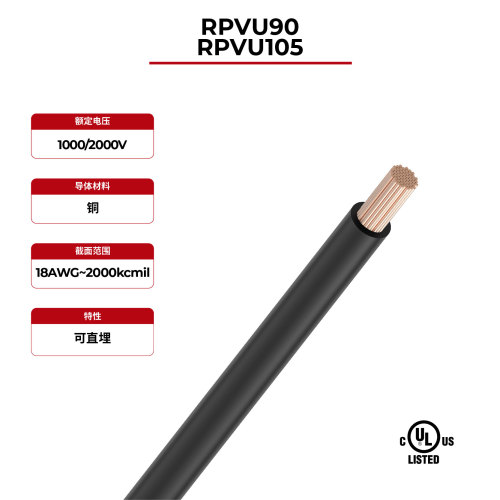

2kV太阳能电缆铜芯单层RPVU90、RPVU105
- 型号
- RPVU90、RPVU105
属性
- 额定电压
- 1000/2000伏
- 绝缘
- XLPO，黑色、红色、白色或其他颜色
- 导体
- 铝合金
- 根据
- CSA C22.2 NO.271:11，CSA C22.2 NO.38
评价
产品描述
RPVU90、RPVU105 太阳能电缆的优势
2kV太阳能电缆铜芯单层RPVU90、RPVU105
这种电缆广泛应用于光伏发电和太阳能系统中，用于连接太阳能组件和电气元件。它适用于户外极端环境。
· 抗紫外线
· 适用于直接葬
· 高阻燃性 FT
· 低烟无卤
·更高的绝缘电阻
RPVU90、RPVU105 太阳能电缆技术数据
额定温度 | RPVU90：-40°C ~ +90°C RPVU105：-40°C ~ +105°C | |
额定电压 | 1000/2000伏 | |
参考标准 | CSA C22.2 NO.271:11 CSA C22.2 第38号 | |
RPVU90、RPVU105 太阳能电缆产品说明
电缆名称 | 横截面 （AWG） | 绝缘层厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
2kV RPVU90、RPVU105 单层 | 6 | 2.03 | 8.40 | 2.210 |
4 | 2.03 | 9.50 | 1.390 | |
2 | 2.03 | 10.90 | 0.875 | |
1 | 2.41 | 12.45 | 0.693 | |
1/0 | 2.41 | 13.35 | 0.550 | |
2/0 | 2.41 | 14.45 | 0.436 | |
3/0 | 2.41 | 15.55 | 0.346 | |
4/0 | 2.41 | 16.95 | 0.274 | |
250 | 2.79 | 18.85 | 0.232 | |
300 | 2.79 | 20.15 | 0.194 | |
350 | 2.79 | 21.35 | 0.166 | |
400 | 2.79 | 22.35 | 0.145 | |
450 | 2.79 | 23.45 | 0.129 | |
500 | 2.79 | 24.35 | 0.116 | |
550 | 3.18 | 25.95 | 0.106 | |
600 | 3.18 | 26.85 | 0.0967 | |
650 | 3.18 | 27.65 | 0.0893 | |
700 | 3.18 | 28.40 | 0.0829 | |
750 | 3.18 | 29.30 | 0.0774 |
