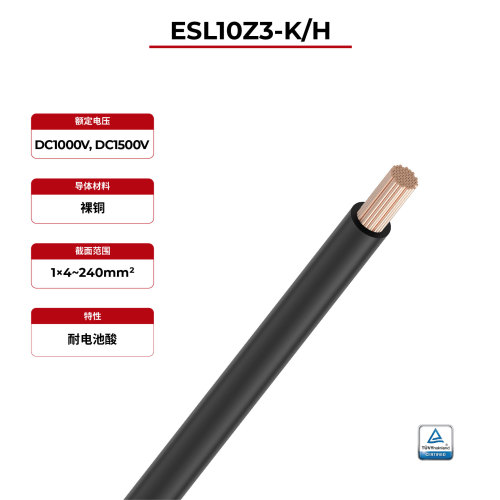

1kV储能电缆ESL10Z3-K/H TÜV
- 型号
- ESL10Z3-K/H
属性
- 导体
- 镀锡或裸铜
- 绝缘
- XLPO
- 额定温度
- -40°C 至 +125°C
- 额定电压
- 1000V DC
- 火焰试验
- IEC 60332-1
- 标准
- TÜV 2 PfG 2693/03.23
评价
产品描述
ESL10Z3-K/H储能电缆的优势
1kV储能电缆ESL10Z3-K/H TÜV
ESL10Z3-K/H储能电缆是储能系统（ESS）的关键组件，用于连接和传输不同系统元件（例如电池、逆变器和电网）之间的电能。电池储能电缆设计用于承受高电流和高电压，确保锂离子电池或液流电池等系统中的电力高效安全地传输，这些系统通常用于存储来自太阳能等可再生能源的能量。
· 低烟无卤
· 耐电池酸腐蚀
· 高阻燃性
· 高灵活性
· 易于安装
ESL10Z3-K/H 储能电缆技术数据
导体 | 镀锡或裸铜 | |
绝缘 | XLPO | |
额定温度 | -40°C 至 +125°C | |
额定电压 | 1000V 直流 | |
根据 | TÜV 2 PfG 2693/03.23 | |
火焰试验 | IEC 60332-1 | |
ESL10Z3-K/H 储能电缆 产品说明
电缆名称 | 横截面 （平方毫米） | 绝缘层标称厚度 （毫米） | 电缆最大外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
TÜV ESL10Z3-K/H | 4 | 0.70 | 4.60 | 4.95 |
6 | 0.70 | 5.20 | 3.30 | |
10 | 0.70 | 6.60 | 1.91 | |
16 | 0.70 | 7.80 | 1.21 | |
25 | 0.90 | 9.60 | 0.780 | |
35 | 0.90 | 11.50 | 0.554 | |
50 | 1.00 | 13.50 | 0.386 | |
70 | 1.10 | 15.50 | 0.272 | |
95 | 1.10 | 17.50 | 0.206 | |
120 | 1.20 | 19.50 | 0.161 | |
150 | 1.40 | 22.00 | 0.129 | |
185 | 1.60 | 24.00 | 0.106 | |
240 | 1.70 | 27.50 | 0.0801 |
