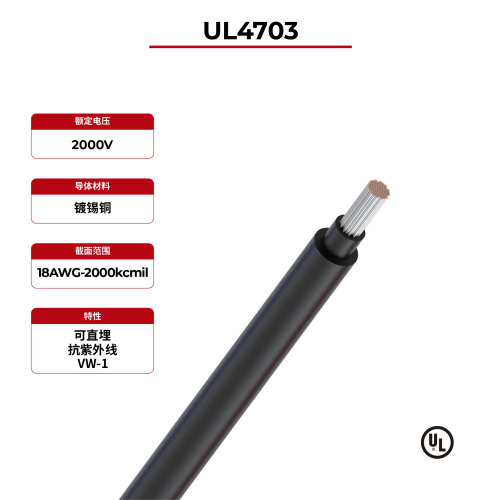

2kV光伏电线双层UL 4703
- 型号
- UL4703
属性
- 额定温度
- -40°C 至 +90°C
- 额定电压
- 2000伏
- 外层
- XLPO，黑色、红色或其他颜色
- 内层
- XLPO，黑色或白色
- 导体
- 铝合金
- 参考标准
- UL4703、UL44、UL854、RoHS
评价
产品描述
UL4703光伏电线优势
2kV光伏电线双层UL4703
这种电缆广泛应用于光伏发电和太阳能系统中，用于连接太阳能组件和电气元件。它适用于户外极端环境。
· 抗紫外线
· 适用于直接葬
· 高阻燃性 FT
· 低烟无卤
·更高的绝缘电阻
UL4703 光伏电线技术数据
额定温度 | -40°C 至 +90°C | |
额定电压 | 2000伏 | |
对成品电缆进行电压测试 | U=2000V 18~10AWG，6KV/分钟 8~2AWG，7.5KV/分钟 1~4/0AWG，9KV/分钟 | |
参考标准 | UL 4703 光伏电线 UL 44 热固性绝缘电缆 UL 854 服务入口电缆 符合RoHS标准 | |
UL4703 光伏电线产品说明
电缆名称 | 横截面 （AWG） | 内层厚度 （毫米） | 内层外径 （毫米） | 外层厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
2kV UL4703 双层 | 14 | 1.14 | 4.20 | 0.76 | 5.85 | 8.96 |
12 | 1.14 | 4.75 | 0.76 | 6.40 | 5.64 | |
10 | 1.14 | 5.35 | 0.76 | 7.00 | 3.546 | |
8 | 1.39 | 6.70 | 0.76 | 8.30 | 2.23 | |
6 | 1.39 | 7.65 | 1.14 | 10.10 | 1.403 | |
4 | 1.39 | 9.30 | 1.14 | 11.70 | 0.882 | |
2 | 1.39 | 11.10 | 1.14 | 13.50 | 0.5548 | |
1/0 | 1.65 | 13.70 | 1.52 | 16.90 | 0.3487 | |
2/0 | 1.65 | 15.10 | 1.52 | 18.30 | 0.2766 | |
3/0 | 1.65 | 16.50 | 1.52 | 19.70 | 0.2194 | |
4/0 | 1.65 | 17.90 | 1.52 | 21.10 | 0.1722 |
