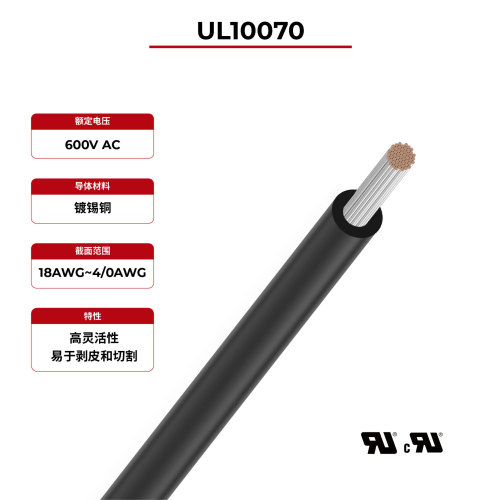

600V 连接线 UL 10070
- 型号
- UL 10070
属性
- 导体
- 镀锡铜绞线或裸铜
- 绝缘
- 无铅PVC，符合RoHS标准
- 额定温度
- 105°C
- 额定电压
- 600伏交流电
- 火焰试验
- 水平火焰 UL VW-1 和 CSA FT1
- 根据
- UL758、UL1581
评价
产品描述
UL 10070 连接线优势
UL 10070 连接线
UL 10070 连接线是一种单芯内部布线电缆，专为电气和电子设备内部使用而设计。它广泛应用于控制面板、电源、变压器、电机以及其他需要可靠电气性能和耐热性的通用内部布线中。
· 易于剥皮和切割
· 高灵活性
·耐高温
· 耐紫外线
· 高阻燃性
UL 10070 连接线技术数据
导体： | 镀锡铜绞线、裸铜绞线或实心铜导体 | |
绝缘： | 无铅PVC，符合RoHS标准 | |
额定温度： | 105°C | |
额定电压： | 600伏交流电 | |
根据： | UL758、UL1581 | |
火焰测试： | 水平火焰 UL VW-1 和 CSA FT1 | |
UL 10070 连接线产品说明
电缆名称 | 横截面 （AWG） | 绝缘层标称厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 20°C 时 (Ώ/km) |
UL 10070 | 18 | 0.76 | 2.80 | 23.2 |
16 | 0.76 | 3.10 | 14.6 | |
14 | 0.76 | 3.50 | 8.96 | |
12 | 0.76 | 4.00 | 5.64 | |
10 | 0.76 | 4.90 | 3.54 | |
9 | 0.76 | 5.30 | 2.81 | |
8 | 1.14 | 6.50 | 2.23 | |
7 | 1.14 | 7.00 | 1.768 | |
6 | 1.52 | 8.30 | 1.403 | |
5 | 1.52 | 8.90 | 1.113 | |
4 | 1.52 | 9.70 | 0.882 | |
3 | 1.52 | 10.50 | 0.6996 | |
2 | 1.52 | 11.60 | 0.5548 | |
1 | 2.03 | 13.40 | 0.4398 | |
1/0 | 2.03 | 14.60 | 0.3487 | |
2/0 | 2.03 | 16.00 | 0.2766 | |
3/0 | 2.03 | 17.40 | 0.2194 | |
4/0 | 2.03 | 19.00 | 0.1722 |
