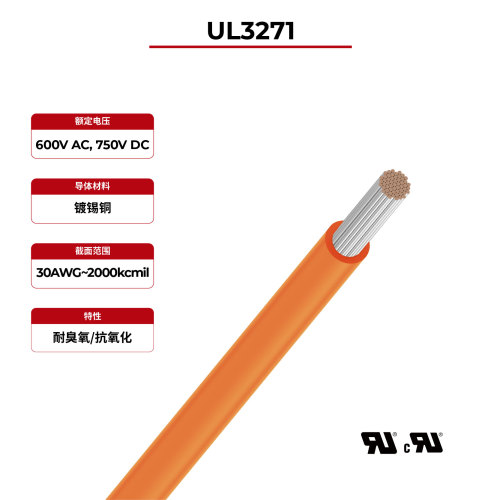

600V 连接线 UL3271
- 型号
- UL3271
属性
- 导体
- 镀锡或裸铜，绞合或实心铜
- 绝缘
- XLPO，符合RoHS标准
- 额定温度
- 125°C
- 额定电压
- 600伏
- 火焰试验
- 水平火焰 UL VW-1 和 CSA FT1
- 根据
- UL758、UL1581
评价
产品描述
UL3271连接线优势
UL3271 电子设备连接线
UL 3271 连接线是一种单芯内部布线电缆，专为需要耐高温高压的电气和电子设备而设计。它采用裸铜或镀锡铜导体，并以交联聚乙烯 (XLPE) 绝缘，额定温度通常为 125°C，额定电压为 600V。该电缆具有优异的耐热性、电气稳定性和耐久性，使其适用于严苛的内部布线应用。
· 低烟无卤
·耐高温
· 耐臭氧/抗氧化
· 高灵活性
UL3271 连接线技术数据
导体 | 镀锡或裸铜，绞合或实心铜 | |
绝缘 | XLPO，符合RoHS标准 | |
额定温度 | 125°C | |
额定电压 | 600V 交流电，750V 直流电 | |
根据 | UL758、UL1581 | |
火焰试验 | 水平火焰 UL VW-1 和 CSA FT1 | |
UL3271连接线产品说明
电缆名称 | 横截面 （AWG） | 绝缘层标称厚度 （毫米） | 电缆外径 （毫米） | 导体电阻最大值 (Ώ/km，20°C) |
UL3271 | 26 | 0.76 | 2.10 | 150 |
24 | 0.76 | 2.20 | 94.2 | |
22 | 0.76 | 2.35 | 59.4 | |
20 | 0.76 | 2.55 | 36.7 | |
18 | 0.76 | 2.80 | 23.2 | |
16 | 0.76 | 3.15 | 14.6 | |
14 | 0.76 | 3.55 | 8.96 | |
12 | 0.76 | 4.05 | 5.64 | |
10 | 0.76 | 4.90 | 3.546 | |
8 | 1.15 | 6.60 | 2.23 | |
6 | 1.15 | 7.80 | 1.403 | |
4 | 1.15 | 9.10 | 0.882 | |
2 | 1.15 | 10.90 | 0.5548 | |
1 | 1.40 | 12.50 | 0.4398 | |
1/0 | 1.40 | 13.60 | 0.3487 | |
2/0 | 1.40 | 15.00 | 0.2766 | |
3/0 | 1.40 | 16.50 | 0.2194 | |
4/0 | 1.40 | 17.90 | 0.1722 |
